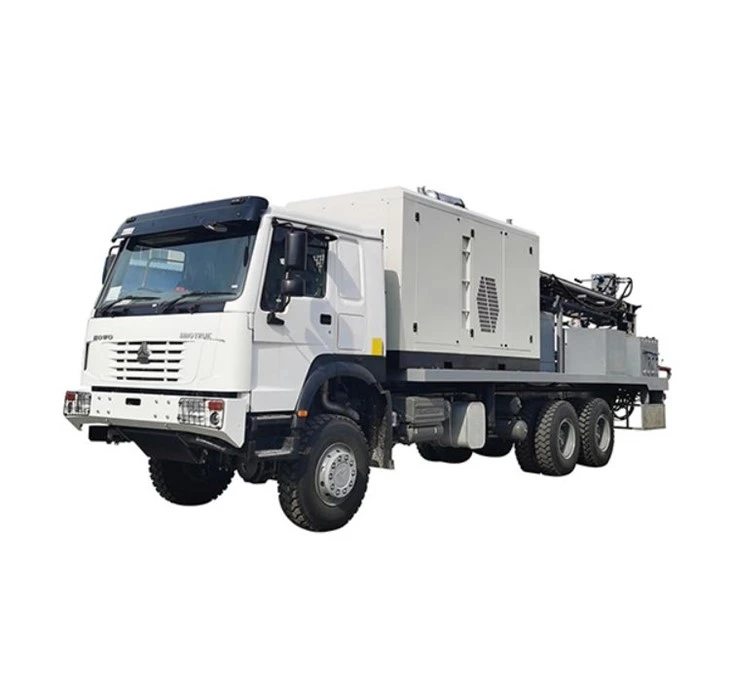

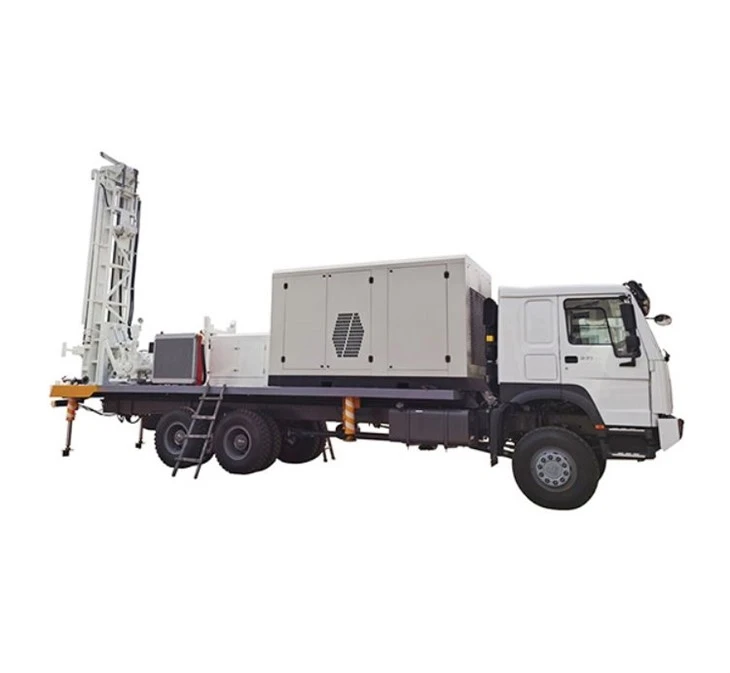

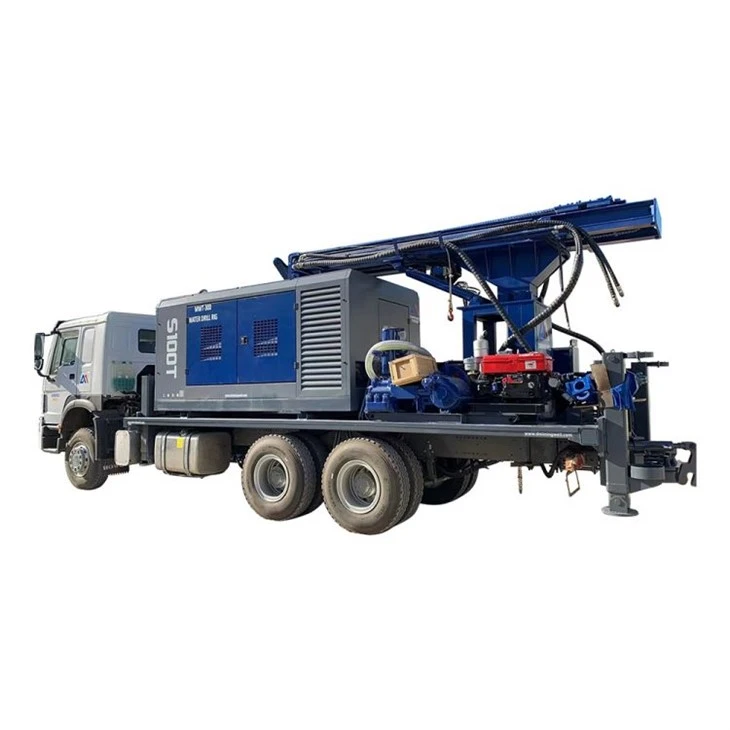

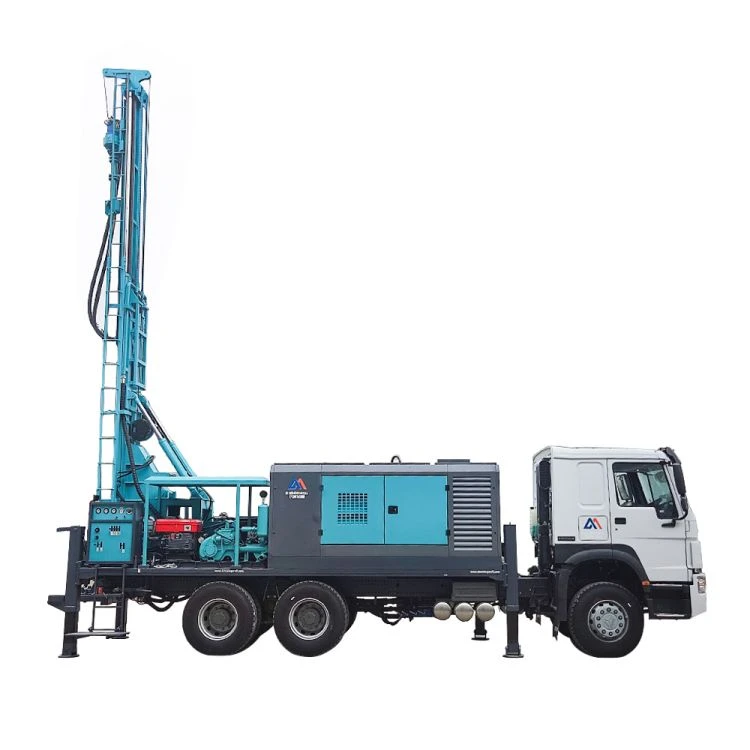

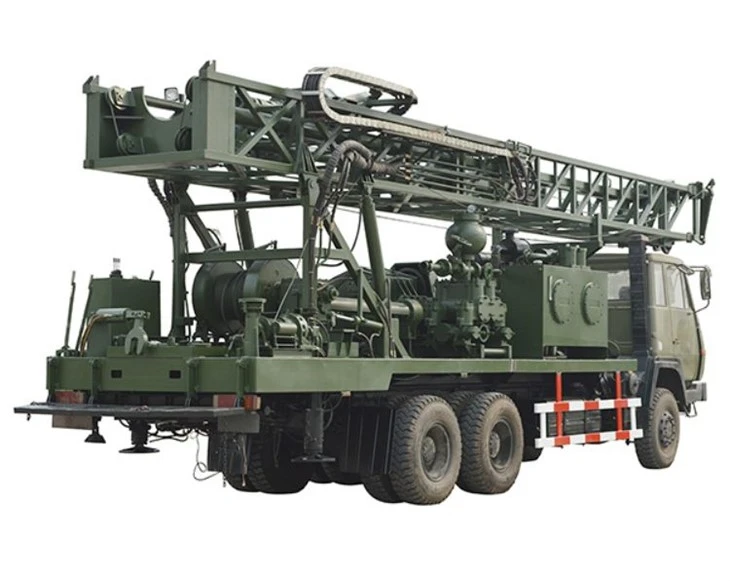

Sunkvežimiuose montuojama gręžinio vandens gręžimo įranga





Techniniai parametrai	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Gręžimo gylis (m)	180	250	280	350	400	500	680	800
Gręžimo skersmuo (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Įrengtas variklis	Yuchai 65kW arba GTV	Yuchai 70kW arba GTV	Yuchai 75kW arba GTV	Yuchai 92kW arba GTV	DEUTZ 103kW arba GTV	Yuchai 118kW arba GTV	Cummins 154kW arba GTV	Cummins 194kW arba GTV
Tiekimo eiga (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Gręžimo vamzdžio ilgis (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Sukimo greitis (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Sukimo momentas (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Įrenginio kėlimo jėga (T)	12	14	17	18	25	26	30	36







Talpa

Skylės skersmuo: 140–325 mm (51/2 colio – 13 colių)

Didžiausias gylis: 250 metrų prie 203 mm (8 colių) skersmens

Gręžimo būdas: DTH ir rotacinis gręžimas



Pagrindinis variklis

1 variantas: naudokite GTV sistemą ir pavarų dėžę, kad gautumėte galią iš sunkvežimio variklio (290 AG / 336 AG / 371 AG) hidraulinei sistemai valdyti.

2 variantas: individuali įrenginio konfigūracija su 75 kW dyzeliniu varikliu.



Platformos struktūra

Didelės apkrovos I ir C tipo suvirinto plieno konstrukcija, padengta 5 mm grotelių plokštėmis



Stiebo surinkimas

Sudėtinė gręžimo strėlė pakeliama dviem cilindrais, todėl padidėja kėlimo jėga ir sumažėja transportavimo matmenys.

Bendras stiebo ilgis: 8000 mm

Pasukamos galvos eiga: 6600 mm

Strypo valdymas: 6 m

Centralizatoriaus anga: 14 colių (355 mm)

Stiebo kėlimo cilindrai: Stiebas pakeliamas dviem hidrauliniais cilindrais



Maitinimo sistema

1 x dvigubo veikimo hidraulinis cilindras su 1:3 lyno vyniojimo sistema

Patraukimo jėga: 17 tonų

Nutraukimo jėga: 10–110 tonų

Patraukimo greitis: 25 m/min

Nusileidimo greitis: 30 m/min



Pasukamos galvutės mazgas

Savarankiškai sukurtas plieninis korpusas su cilindrine pavara ir tepalu alyvos vonioje, varomas dviem hidrauliniais varikliais.

Maksimalus sukimo momentas: 6000 Nm

Greitis: 66–135 aps./min. tikslus valdymas



Hidraulinė sistema

2 x dozavimo siurbliai tiekimui ir sukimui

1 x dozavimo siurblys purvo siurbliui

3 x dozavimo siurbliai hidrauliniam aušintuvui, pagalbiniam valdymui ir mikro padavimui.

Maksimalus sistemos slėgis: 2900 psi (200 barų)

Hidraulinės alyvos aušintuvas: 70 gpm

Hidraulinės alyvos bako talpa: 600 litrų



Valdymo skydelis

Centrinis valdymo skydelis yra įrenginio galinėje dalyje, iš kurio galima lengvai pasiekti gręžimo grindis. Jame yra visi reikalingi prietaisai, valdymo sistemos ir avariniai jungikliai. Valdymo pulto saugumui užtikrinti yra numatytas fiksavimo įtaisas.



Nuėmimo veržliaraktis

Greitam domkratų nustatymui ir išlyginimui yra numatyti 4 x hidrauliniai niveliavimo kėlikliai su tvirtais teleskopiniais kreiptuvais. Užrakinami atbuliniai vožtuvai yra skirti saugai ir turi pakankamai laikomosios galios.



Vandens / putų įpurškimo siurblys (pasirinktinai)

Hidrauliškai valdomas vandens įpurškimo triplex siurblys su reikalingais priedais, slėgio reguliatoriumi, srauto reguliatoriumi, atbuliniu vožtuvu ir įsiurbimo filtru.

Maksimalus srautas: 80 lpm

Maksimalus slėgis: 40 kg/kv.cm

Vieno strypo keitiklis: rankiniu būdu valdomas vieno strypo keitiklis, skirtas pritvirtinti gręžimo strypą prie pasukamos galvutės

Gervė: Hidrauliškai valdoma pagalbinė gervė, skirta gręžimo strypo pakrovimui į strypų keitiklį, kurio keliamoji galia 5 tonos.



Suvirinimo aparatas

Suvirinimo korpusui galimas hidrauliškai varomas pusiau bešepetinis suvirinimo generatorius

Rekomenduojamas elektrodo dydis: tik 2,5–5 mm

Suvirinimo srovė: 300 amperų prie 60% darbo ciklo

Pasirenkama vienfazė: 6.{1}} kVA @ 220v, 50 Hz



Dujų linijos tepalas

Galimas teigiamo veikimo Venturi tipo linijinis tepalas, skirtas tepti gręžinius.

Kuro bako talpa: 15 litrų

Darbinis slėgis: 350 psi



Rekomenduojamas oro kompresorius

MININGWELL/ATLAS COPCO/LIUTECH

Oro kompresoriaus galingumas:

1100CFM – 25 BAR – 309kW variklis

900CFM – 22 BAR – 228kw variklis



Purvo siurblys

Hidrauliniu būdu valdomas purvo siurblys BW 250

Eiga: 4 colių (100 mm)

Variklio galia: 15 Kw

Darbinis tūris (rekomenduojamas maksimalus): 250L/min

Maksimalus darbinis slėgis: 2,5Mpa

Papildomi priedai: Naktinė lemputė, įrankių dėžė, plaktuko stovas

Vartotojo vadovas: Naudojimo, priežiūros ir atsarginių dalių vadovas



Sunkvežimio parinktys

Sunkvežimis SINO HOWO: 6*4/6*6/8*4

Dongfeng sunkvežimis: 6*4/6*6/8*4

Shaanxi sunkvežimis: 6*4/6*6/8*4







Mūsų sunkvežimiuose montuojamas gręžinių gręžimo įrenginys yra pritaikytas produktas, kurį klientai gali pritaikyti pagal savo faktinius poreikius.
