Kas yra DTH plaktukas ir kaip jis veikia?

A DTH plaktukas (Down-the-Hole Hammer)yra smūginis gręžimo įrankis, naudojamas kasybos, karjerų eksploatavimo, vandens gręžinių gręžimo, pamatų inžinerijos ir geoterminiuose projektuose. Jis veikia pastatant plaktuką tiesiai už grąžto, todėl smūgio energija gali būti perduodama tiesiai į uolą, prarandant minimalius energijos nuostolius.

Ši technologija siūlogreitas įsiskverbimo greitis, puikus tiesumas ir efektyvus gręžimasnet ir sunkiausiuose dariniuose. Šiuolaikiniai DTH plaktukai,{1}}pvz., siūlomiDminingwell-yra sukurti taip, kad būtų našūs esant žemam-slėgiui, vidutiniam-slėgiui ir aukštam-slėgiui.

Kaip veikia DTH plaktukas?

DTH plaktuko veikimo principą galima apibendrinti keturiais etapais:

1. Aukšto{1}}slėgio oras patenka į plaktuką

Suslėgtas oras gręžimo vamzdžiais teka į plaktuką. Oras varo vidinį stūmoklį ir tuo pačiu išvalo nuopjovas iš skylės.

Jei norite suprasti, kaip slėgio lygis veikia gręžimo našumą, palyginkite
✔ Žemo{0}}slėgio plaktukai →
✔ Vidutinio{0}}slėgio plaktukai →
✔ Aukšto{0}}slėgio plaktukai →

2. Stūmoklis atsitrenkia į grąžtą

Plaktuko viduje yra tiksliai apdirbtas stūmoklis. Jis greitai juda aukštyn ir žemyn, dešimtis kartų per sekundę atsitrenkdamas į antgalio kotą.
Ši smūgio energija sulaužo uolą tiesiai po antgaliu.

3. Rotation prideda pjovimo veiksmą

Nors plaktukas suteikia smūgį, gręžimo įrenginys užtikrina sukimąsi. Šis derinys:

Sukuria vienodas apvalias skylutes

Sumažina nukrypimą

Pagerina įsiskverbimą į kietą uolieną

DTH plaktukai paprastai veikia20–60 aps./min, priklausomai nuo modelio ir formacijos.

4. Oras išplauna uolienas iš skylės

Tas pats suslėgtas oras, kuris varo stūmoklį, taip pat teka per antgalio paviršių, iškeldamas fragmentus iš gręžinio.
Taip skylė išlieka švari ir užtikrina stabilų gręžimą.

Pagrindiniai DTH plaktuko komponentai

Standartinį DTH plaktuką sudaro:

Top Sub

Oro skirstytuvas / atbulinis vožtuvas

Stūmoklis

Vidinis cilindras

Antgalių laikiklis

Vairuok Chucką

Plaktukas (atskiras)

Kiekvienas komponentas turi būti tiksliai pagamintas, kad būtų pasiektas optimalus veikimas ir ilgas tarnavimo laikas.

DTH plaktukų taikymas

DTH gręžimas plačiai naudojamas:

Kasyba ir karjerų sprogdinimas

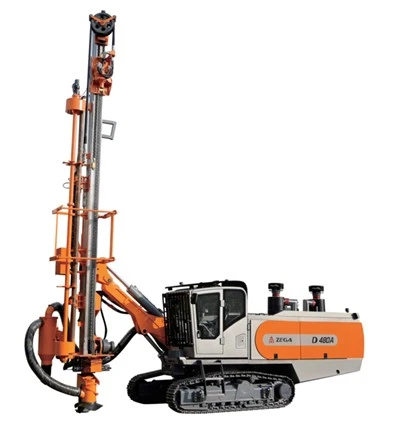

Atviras-duobės gręžimas

Vandens gręžinio gręžimas

Geoterminiai gręžiniai

Pamatai ir poliai

Tuneliavimas ir požeminė inžinerija

Naftos ir dujų pirminis{0}}skaldymas

Statyba ir infrastruktūra

DTH plaktukų tipai (slėgio kategorijos)

Skirtingoms gręžimo aplinkoms reikalingas skirtingas oro slėgis. Dminingwell savo plaktukus skirsto įžemas-slėgis, vidutinis-slėgis ir aukštas-slėgiskategorijas.

1. Žemo slėgio -DTH plaktukai (1,0–1,4 MPa)

Sukurta minkštoms ir vidutinėms formoms, vandens gręžinių gręžimui ir nebrangiam naudojimui.

👉 Vidinė nuoroda į produkto puslapį:
/žemo-slėgio-dth-plaktukas-MW-serija

2. Vidutinio slėgio -DTH plaktukai (1,2–1,8 MPa)

Geriausias energijos gamybos ir sąnaudų balansas. Idealiai tinka statyboms, geoterminiam gręžimui ir bendrosios paskirties uolienų{1}}gręžimui.

👉 Vidinė nuoroda į vidutinio{0}}slėgio modelius (MW-M3 / MW-M3K / MW-M4):
/vidutinis-slėgis-dth-plaktukas-MW-M3-M3K-M4

Šie modeliai pasižymi optimizuotu oro srautu ir stabiliu veikimu sudėtingose struktūrose.

3. Aukšto slėgio -DTH plaktukai (1,8–3,3 MPa)

Aukšto{0}}slėgio plaktukai pristatogreičiausias įsiskverbimas, ypač kietajame granite, bazalte ir didelio{0}}stiprumo uolienose.

„Dminingwell“ aukšto{0}}slėgio diapazonas apima:

DHD340

DHD350

DHD360

DHD380

👉 Vidinė nuoroda į aukšto slėgio{0}}modelius:
/aukšto{0}}slėgio-dth-plaktukas-DHD340-380

Šie modeliai yra pageidaujami kasybos karjeruose ir giluminio gręžimo projektuose.

DTH gręžimo plaktuku privalumai

01/

Galingas uolų įsiskverbimas

Smūgio energija perduodama tiesiai per plaktuką į antgalį-neprarandant ilgo gręžimo strypo energijos.

02/

Puikus skylės tiesumas

Kadangi plaktukas yra skylės apačioje, jis stabilizuoja grąžtą ir išlaiko gręžinį vertikaliai.

03/

Didelis produktyvumas

Palyginti su viršutiniu-perkaltu gręžimu, DTH gręžimas gali būti iki50% greičiauvidutinio{0}}ir-kieto roko.

04/

Mažesnės eksploatacinės išlaidos

Mažiau vibracijos reiškia:

Mažesnis įrankių nusidėvėjimas

Ilgesnis tarnavimo laikas

Sutrumpintas priežiūros laikas

Ilgo plaktuko naudojimo priežiūros patarimai

✔ Kasdien sutepkite O{0}}žiedus

✔ Oro tiekimas turi būti sausas (venkite vandens plaktuko viduje)

✔ Naudokite tinkamą grąžtų alyvą arba uolienų grąžtų tepalą

✔ Patikrinkite antgalių įdubas ir griebtuvą

✔ Nedelsdami pakeiskite susidėvėjusius stūmoklius ar cilindrus

👉 Išsamus priežiūros vadovas:DTH plaktuko priežiūros vadovas

Dažnos problemos ir trikčių šalinimas

Lėtas įsiskverbimas

Nepakankamas oro kiekis

Susidėvėjęs antgalis arba stūmoklis

Drėgmė plaktuku
👉 Žr. trikčių šalinimo vadovą:DTH plaktuko trikčių šalinimo vadovas

Bit Jamming

Neteisingas sukimosi greitis

Prasta drožlių evakuacija

Per{0}}minkštų sluoksnių gręžimas

Hammer atsisako pradėti

Užblokuotas atbulinis vožtuvas

Nepakankamas oro slėgis

Aliejaus perteklius

Išvada

A DTH plaktukasyra vienas efektyviausių ir universaliausių uolienų gręžimo įrankių šiuolaikinėje inžinerijoje. Suprasdami, kaip tai veikia,{1}}ir pasirinkę tinkamą slėgio lygį-, galite pasiekti greitesnį įsiskverbimą, tiesesnes skyles ir didesnį gręžimo našumą.

Ar jums reikia:

Žemo{0}}slėgio plaktukai vandens šuliniams

Vidutinio{0}}slėgio plaktukai statybai

Aukšto{0}}slėgio plaktukai, skirti kietųjų uolienų kasimui

Dminingwellteikia išsamius sprendimus su patikimu veikimu ir pasauliniu siuntų palaikymu.
