一, kas yra viršutinė plaktuko paviršiaus gręžimo įrenginys?
Viršutinis plaktuko paviršiaus gręžimo įrenginys yra gręžimo įrenginys, kuris pritvirtina uolienų gręžtuvą ant varomo sijos viršaus, perduoda smūgio energiją per gręžimo strypą ir bendradarbiauja su sukimosi ir varomosios sistemos, kad būtų atlikta paviršiaus gręžimo operacija .. Jis tinka kietųjų uolienų ir vidutinių kietųjų uolienų formacijoms ir yra plačiai naudojama:
Atviros duobės kasyklos sprogdinimo skylių konstrukcija
Pamatų kasimas kelių ir geležinkelio statybose
Gręžimas akmens gamyklose ir karjerai
Didelio masto infrastruktūros projektai, tokie kaip hidroelektrinės
2, kaip veikia viršutinė plaktuko paviršiaus gręžimo įrenginys
Viršutiniai plaktuko pratybos kartu atlieka gręžimo operacijas atliekant tris pagrindinius veiksmus:
Poveikis:Hidraulinė uolienų grąžtas viršuje sukuria aukšto dažnio smūgio jėgą, kuri perduodama į gręžimo bitą per tuščiavidurio gręžimo strypą, kad sulaužytų uolieną ..
Rotacija:Gręžimo įrankį lemia nepriklausomas sukamas variklis
Varykla:Varomoji sistema taiko stabilų slėgį žemyn iki grąžto, kad būtų užtikrintas nuolatinis uolienų laužymas .
Be to, gręžimo įrenginyje yra dulkių pašalinimo sistema, automatinė strypų pakeitimo sistema, operacinė kabina ir tt ., kad būtų pasiektas didesnis efektyvumas ir operacinė sauga .
3, viršutinio plaktuko paviršiaus gręžimo įrenginio pagrindiniai komponentai
Viršutinis plaktukas
Įrengtas tiekimo pluošto priekiniame gale, išeina aukšto dažnio smūgio energija .
Paprastai hidrauliškai varomas, smūgio dažnis gali pasiekti 2500-3000 kartų/minutę .
Pašaro pluoštas
Naudojamas palaikyti ir vadovauti gręžimo įrankio judėjimui ir gali būti pakoreguotas vertikaliai arba kampu .
Gręžimo strypo sistema
Naudojant T serijas (tokias kaip T38, T45, T51) tuščiaviduriai šešiakampiai arba apvalūs plieniniai gręžimo strypai, prijungti prie uolienų gręžimo bitų .
Hidraulinė maitinimo sistema
Teikia varomąją jėgą uolienų pratimams, varomumui, rotacijai, tikrinimo įrenginiams ir tt .
Dulkių pašalinimo sistema
Sausas arba drėgnų dulkių pašalinimas, sumažinant dulkių taršą ir pagerina operacijos saugą .
Kelionės įtaisas
Dažniausiai tikrinimo tipas, tinkamas tvirtam reljefui; Kai kurie modeliai yra ratuojami .
Operacinė sistema

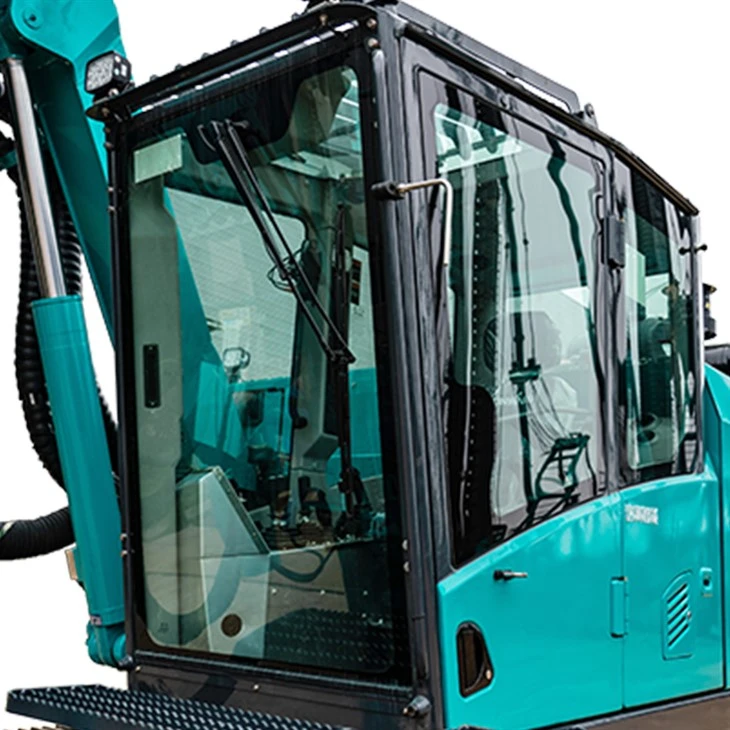

Šiuolaikinės gręžimo platformos yra aprūpintos kabina, LCD valdymo sąsaja ir netgi palaiko belaidį nuotolinio valdymo pultą arba nuotolinį veikimą .
4, viršutinio plaktuko paviršiaus gręžimo platformos pranašumai ir savybės
Greitas gręžimo greitis
Didelio smūgio dažnis ir koncentruota energija, tinkama kietajai uolienai .
Aukštos perforacijos kokybė
Stabilus gręžinio skersmuo ir mažas deformacija, palanki tiksliam pūtimo dizainui .
Didelis degalų efektyvumas
Palyginti su DTH gręžimo platformomis, jis yra efektyvesnis vidutinio sunkumo uolienoje ir turi mažesnį energijos suvartojimą .
Aukštas intelekto laipsnis
Šiuolaikinės gręžimo platformos turi tokias funkcijas kaip GPS padėties nustatymas, gręžimo duomenų įrašymas ir automatinė strypų keitimo sistema .
Lengva priežiūra
Modulinį dizainą, pagrindinius komponentus lengva pakeisti ir prižiūrėti .
5, viršutinis plaktukas vs . DTH
| projektas | Viršutinis plaktuko gręžimas | DTH gręžimas |
|---|---|---|
| Taikomos roko formacijos | Vidutiniškai kietas iki kietojo roko | Sunku labai kieta uola, sulaužyti sluoksniai |
| Gręžimo skersmuo | Maža ir vidutine diafragma (64–127 mm) | Vidutinės iki didelės diafragmos (90–300 mm) |
| Gręžimo gylis | Vidutinio sunkumo (<40 m) | Larger (>100m) |
| Efektyvumas | Aukšta (geriausia vidutinio sunkumo uolienai) | Didesnis (geresnis kietosios uolos efektyvumas) |
| Energijos suvartojimas/ekonominis efektyvumas | Mažas, mažas energijos suvartojimas vienetui | Didelė dujų suvartojimas, palyginti didelė kaina |
6, išvada
Viršutinis plaktuko paviršiaus gręžimo įrenginys užima svarbią padėtį globalioje kasybos ir pamatų inžinerijos laukuose dėl jo aukšto dažnio smūgio, efektyvaus gręžimo ir tikslios valdymo .. Jis ypač tinka vidutinio sunkumo uolienų sritims {{3}, jei projektui reikia greito skylių formavimo, tikslios skylės padėties ir griežtos sąnaudų valdymui, viršutinio plaktuko gręžtuvas yra neabejotinai pateiktas.
Jei turite specifinių poreikių (uolienų tipas, skylės skersmuo, gylis, tikslas), galiu padėti jums rekomenduoti tinkamą modelį ir pateikti techninio parametrų palaikymą .
Produkto detalė

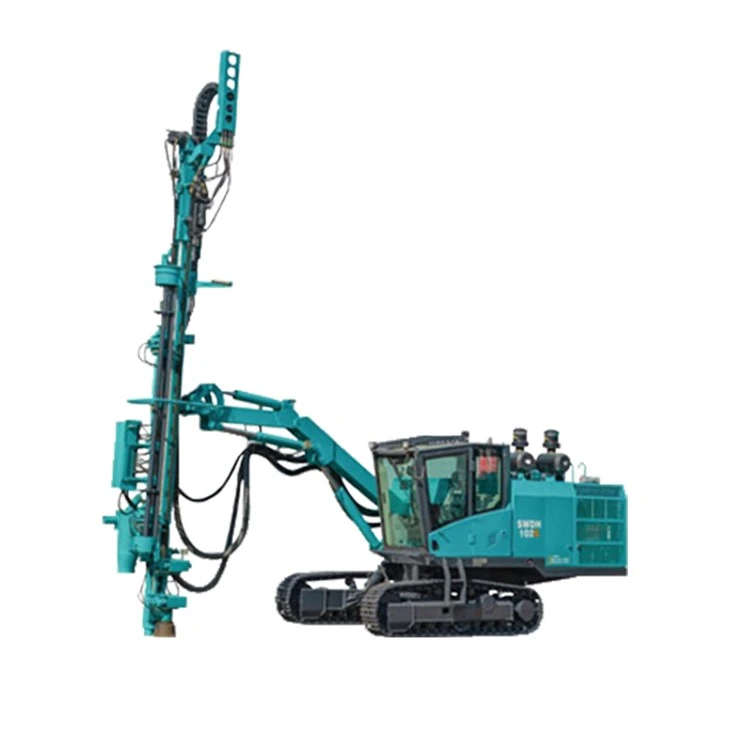

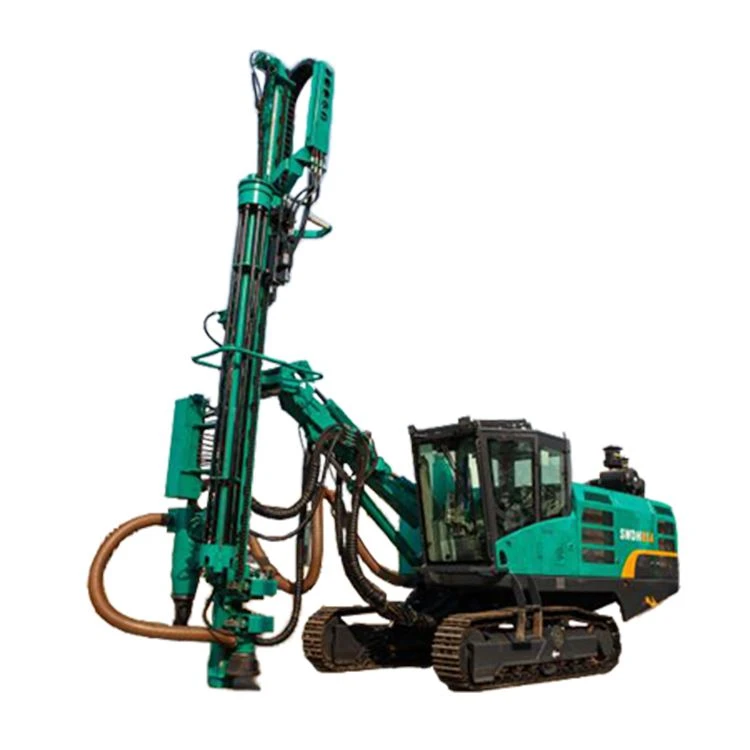

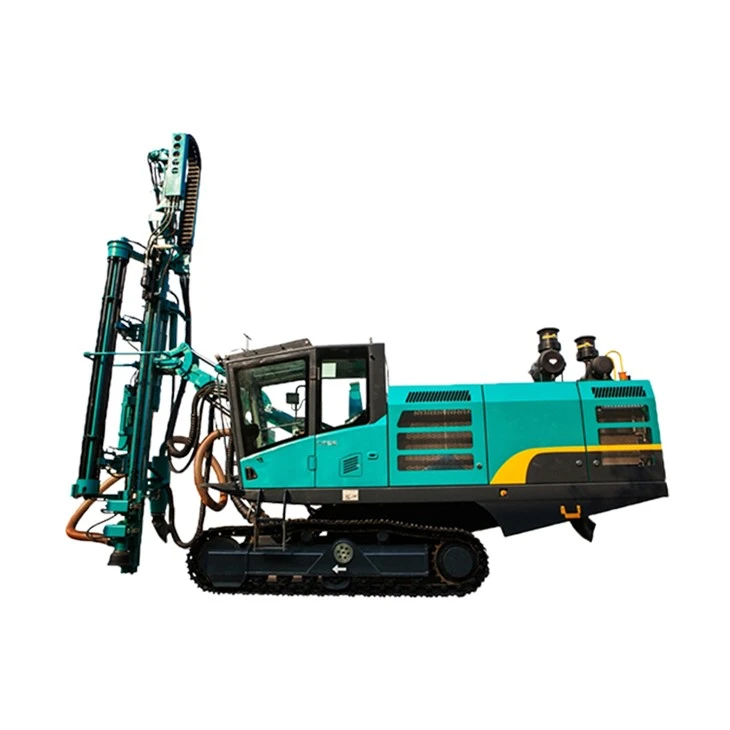

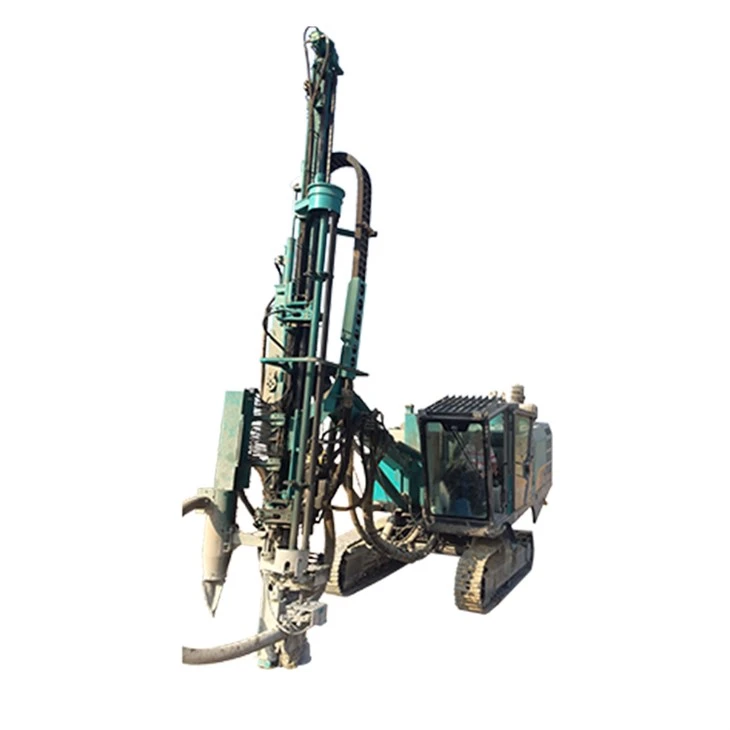

Šis viršutinio plaktuko gręžimo įrenginys yra pritaikytas prie pažangių hidraulinių uolienų gręžimo, žinomo dėl greitų gręžimo galimybių, energijos vartojimo efektyvumo, pritaikomo judesio, tvirtų laipiojimo įgūdžių ir įgūdžių vykdant gręžimo užduotis sudėtinguose kraštovaizdžiuose .
SWDH serijos „Open Pit“ viršutinio plaktuko gręžimo mašina yra pagrįsta, o tai gali labai sumažinti degalų sąnaudas {., išsamios hidraulinės gręžimo įrenginio savybės yra pagrįstos: SWDH serijos „Open Pit“ viršutinio plaktuko gręžimo ir uolienų gręžimo ore.
1. didelės galios hidraulinės uolienos grąžtas, turintis didelę smūgio energijos ir kontratakos funkciją, efektyviai sumažinant gręžimo prilipimo ir išgręžimo įrankių riziką;
2. Pagrindiniai komponentai yra tarptautiniu mastu garsūs prekės ženklai, turintys gerą patikimumą, didelį eksploatavimo efektyvumą ir mažai energijos suvartojant;
3. uolienų gręžimo-Air kompresoriaus ir variklio etalono atitikimas, ekonomiškas/galingas dvigubo darbo režimas, plačiosios uolienos pritaikymas ir mažos veiklos sąnaudos;
4. Visas vėžių hidraulinis gręžimo įrenginys turi kompaktišką struktūrą, mažą ir lanksčią, greitą ėjimo greitį ir stiprią visureigio galimybes;
5. hidraulinis DTH gręžimo įrenginys priima sulankstomą gręžimo ranką, kad vienu metu uždengtų gręžimo plotą, kuris tinka kelių pusių kontroliuojamam gręžimo ir greito gręžimo padėties nustatymui .
6. tai naudojant šaltai nupieštus dvipusius kreipiamuosius bėgelius, kad būtų sudarytos konstrukcinės plieno varomosios sijos, su dideliu stiprumu ir geru tikslumu .
7. daugiapakopis skylių gręžimas, vertikalus, pasvirusios ir horizontalios azimuto skylės gali būti gręžiamos {.
8. intelektuali bendra dugno valdymo sistema, tiksli kampo ir gylio valdymas .
9. kelio planavimas, skylių sekų planavimas, grafinės rekomendacijos, greitas padėties nustatymas .
Paraiška
Hidraulinės platformos gręžimo mašina gali būti naudojama gręžiant uolienoms, karjerų, civilinės inžinerijos, kelių inžinerijos, atviros duobių kasyklų ir hidroelektrinių stoties statybos .
Pristatymas ir mokėjimas
Kiekvienas „Miningwell“ įrangos ir gręžimo platformos gabalas atliekamas griežtas krovinio saugumo patikrinimas, kad būtų užtikrintas krovinio saugumas konteineryje .
Mūsų mokėjimo būdai: kreditinė kortelė, L/C, T/T, „Western Union“ ir mes palaikome gabenimą oro ir jūra .
|
Techniniai parametrai |
SWDH89S |
SWDH102S |
SWDH115F |
|
Darbiniai parametrai |
|||
|
Skylių diapazonas (mm) |
64-115 |
76-127 |
76-127 |
|
Gręžimo strypo modelis |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Gręžimo strypo ilgis (mm) |
3660 |
3660 |
3050 |
|
Ekonominio gręžimo gylis (mm) |
24 |
24 |
21 |
|
Hidraulinė uolienų drifteris |
|||
|
Poveikio galia (KW) |
14 |
18 |
20 |
|
Sukimosi sukimo momentas (NM) |
700 |
1000 |
1300 |
|
Sukimosi greitis (NM) |
0-180 |
0-150 |
0-175 |
|
Dyzelinis variklis |
|||
|
Modelis |
CAT C7.1 |
CAT C7.1 |
QSB4.5 |
|
Galia (kw/rpm) |
168/2200 |
168/2200 |
97/2200 |
|
Degalų bakas (L) |
450 |
450 |
300 |
|
Oro kompresorius |
|||
|
Slėgis (juosta) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Gręžimo ranka |
|||
|
Tipas |
Sulankstoma ranka |
Sulankstoma ranka |
Viena tiesi ranka |
|
Kėlimo kampas (laipsnis) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Sulenėjimo kampas (laipsnis) |
65~165 |
65~165 |
/ |
|
Sūpynės kampas (laipsnis) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Išankstinė dalis |
|||
|
Išankstinio ilgio (mm) |
7300 |
7300 |
6700 |
|
Kompensacijos insultas (mm) |
1200 |
1200 |
1200 |
|
Priekinio kampas (laipsnis) |
140 |
140 |
140 |
|
Flip kampas (laipsnis) |
-20~90 |
-20~90 |
-20~90 |
|
Max . išankstinė norma (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . varymas (kn) |
25 |
25 |
25 |
|
Vaikščiojimo sugebėjimas |
|||
|
Max . ėjimo greitis (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . sukibimas (kn) |
100 |
100 |
80 |
|
Laipsnių laipsnis (laipsnis) |
25 laipsnis |
25 laipsnis |
25 laipsnis |
|
Takelio rėmo sūpynės kampas (laipsnis) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Važiuoklės prošvaisa (mm) |
400 |
400 |
400 |
|
Matmenys |
|||
|
Svoris (kg) |
15000 |
15000 |
12000 |
|
Ilgis*plotis*aukštis (darbas) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Ilgis*plotis*aukštis (transportas) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
