I . pilna vieneto konfigūracija ir kilmė
Pagrindiniai technologijos komponentai
Kompresoriaus varžtas (vienos pakopos suspaudimas)
Importuoti komponentai
Valdymo sistema
Sujungimas
Įsiurbimo pakrovimas/iškrovimo vožtuvas, vožtuvo reguliavimas, solenoidinis vožtuvas
Oro įsiurbimo filtras, alyvos filtras, alyvos ir oro separatorius
Aukštos temperatūros lanksčios žarnos
Visus aukščiau išvardintus komponentus, įskaitant valdymo sistemą ir kitas dalis, gamina „Atlas Copco AirPower“ Belgijoje arba OEM, gaminami Europoje .
Buitiniai komponentai
Priekabos važiuoklės ir ašių sistema, specialiai sukurta Kinijos kelio sąlygoms
Dyzelinis variklis: „Dongfeng Cummins“ Kinijos IV etapo variklis
Gaminys, garso nepraleidžianti medvilnė ir pertvaros
Oro laikymo bakas ir apsauginis vožtuvas
Aušinimo ventiliatoriaus ir radiatoriaus blokas
Aplinkos temperatūros lanksčios žarnos ir degalų vamzdžiai
Įvairūs vamzdžių jungtys ir liejiniai
Dyzelino filtras
Pavarų dėžė
Minimalus slėgio vožtuvas
Jutikliai ir susiję laidai
Tarp jų dyzelinį variklį gamina „Dongfeng Cummins Engine Co“ ., Ltd ., tuo tarpu kiti komponentai yra gaminami OEM, kurią gamina „Atlas Copco“ tiekėjai „Wuxi .“
Ii . pagrindinis valdymo ekranas
Kompresoriaus darbinio slėgio matuoklis
Kompresoriaus pakrovimo mygtukas
Kaupiamojo darbo valandos matuoklis
Aliarmo ir gedimų indikatoriaus žibintai
Pradėti/sustabdyti mygtuką ir valdymo modulį
Degalų bako ir def (karbamido) rezervuaro lygio ekranas
Sraigtinio elemento alyvos lygio indikatorius
Oro įsiurbimo filtro užsikimšimo indikatorius
Iii . pagrindiniai apsaugos įrenginiai ir funkcijos
Automatinė apsauga nuo išjungimo:
Kompresoriaus išleidimo temperatūra Aukštas aliarmo lemputė
Variklio alyvos slėgio žemas aliarmo lemputė
Variklio aušinimo skysčio temperatūra Aukštas aliarmo lemputė
Mažos degalų ir DEF bako lygio aliarmo žibintai
Išjungimo savęs patikrinimas ir po gydymo regeneravimo raginimas
Standartinė tempo sistema energijos taupymo optimizavimui
Iv . pridedami dokumentai ir elementai
Produkto eksploatavimo ir priežiūros vadovas
Atsarginių dalių katalogas
Slėgio indo ir apsauginio vožtuvo sertifikatai
50- valandos priežiūros rinkinys

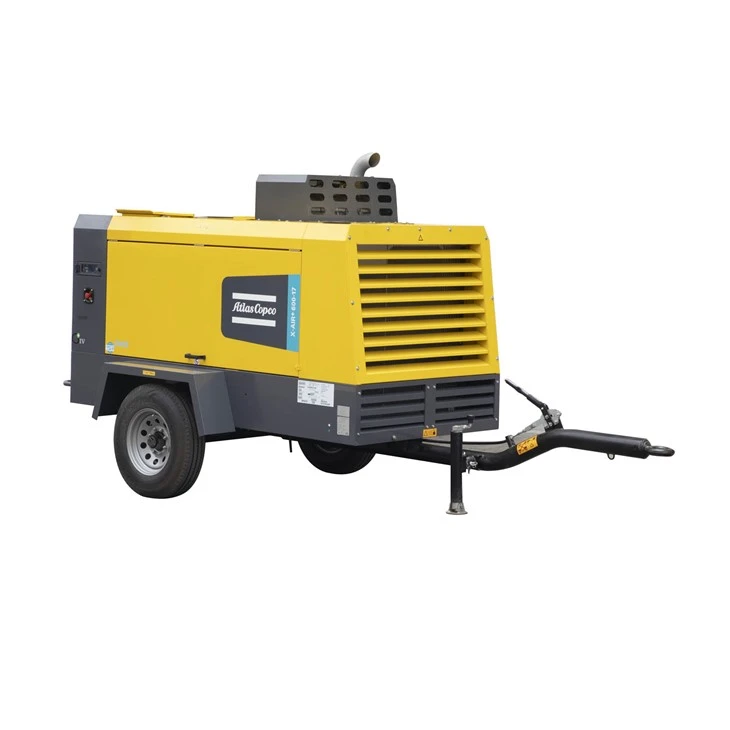

X-Air 600-17 detalė
1. pagrindiniai techniniai parametrai
Oro kompresoriaus forma: pirminis varžtų suspaudimas, oro aušinimas, dyzelinio variklio pavara, lauko mobilusis veikimas
|
Techninis parametras
|
|
X-Air + 600-17
|
|
Įvertintos dujų tūrio kaprizas
|
Kubinis matuoklis/minutė m ³/min
|
17.2-14.3
|
|
Darbinis slėgis
|
Kilogramo juosta
|
5-17
|
|
Maksimalus variklio greitis (pilna apkrova)
|
RPM (apsisukimai per minutę)
|
2200-1900
|
|
Sraigtinis tepimo alyvos tūris
|
Pakelti l
|
42 (pakaitinis kiekis kiekviename priežiūros cikle)
|
|
Dujų laikymo bako tūris (naftos ir dujų atskyrimo bakas)
|
Pakelti l
|
76
|
|
Degalų bako/karbamido bako talpa
|
Pakelti l
|
175/-
|
|
Naftos kiekis suslėgto oro lizde
|
ppm
|
<5
|
|
Suspausto oro išleidimo angos temperatūra (remiantis vardinėmis pamatinėmis sąlygomis)
|
Celsijus 0 c
|
100
|
|
Įvertintos pamatinės darbo sąlygos
|
|
|
|
Absoliutus suvartojimo slėgis
|
Kilogramo juosta
|
1
|
|
Santykinis oro drėgmė
|
%
|
0
|
|
Įleidimo oro temperatūra
|
Celsijus 0 c
|
20
|
|
Kraštutinės darbo sąlygos
|
|
|
|
Mažiausiai efektyvus dujų laikymo rezervuaro darbinis slėgis
|
Kilogramo juosta
|
4
|
|
Maksimalus efektyvus dujų laikymo rezervuaro darbo slėgis (iškrovimas)
|
Kilogramo juosta
|
18
|
|
Maksimali aplinkos temperatūra
|
Celsijus 0 c
|
50
|
|
Minimali pradinė temperatūra
|
Celsijus 0 c
|
-10/-25 (pasirenkama šalta pradžia)
|
|
Aukščiausias aukštis
|
Mi m
|
3000
|
2. dyzelinis variklis
| Gamintojas | Cummins | |
| modelis | B5.9CS4 GIV standartas | |
| Išvesties galia vardiniu greičiu | Kilowatt KW | 154 |
| Apkrovos koeficientas | % | - |
| aušinimo skystis | Aušinimo skystis | |
| Cilindrai | Inline 6- cilindro variklis | |
| Tepimo alyvos sistemos tūris | Pakelti l | 16,5 (pakaitinis kiekis kiekviename priežiūros cikle) |
| Aušinimo sistemos talpa | Pakelti l | 28 |
3. Bendri matmenys ir svoris
| Viso mašinos ilgis * plotis * aukštis - priekabos tipas (įskaitant MOP) | Milimetras mm | 4700*1940*2400 |
| Viso mašinos ilgis * plotis * aukštis - dėžutės tipas | Milimetras mm | 2960*1400*2110 |
| Visos mašinos svorio priekaba/dėžutė (šlapias svoris) | Kilogramas (kg) | 2300/2200 |
| Išmetimo vožtuvo dydis | Coliai | 1*G2,1*G3/4 |
